Üniversal Boru Kesici, Bıçak
Özellikler
- Büyük çaplı sfero veya font, künk, beton, çelik, PVC ve PE boruları keser.
- Hafif, pnömatik boru kesme makinesi hızlı kesim yapar.
- Boru çevresinde yalnızca 12 inç (300 mm) boşluk ister ve neredeyse her seferinde dik kesim verir.
- Seçilen bıçağa göre temel ünite farklı boru uygulamalarına uyarlanabilir.
REED Universal Pipe Cutter modellerine ait bıçaklar, operatörün iş için en uygun bıçağı seçebilmesi amacıyla ayrı satılır. Bıçak seçiminde operatör, uygulamayı değerlendirmeli ve ardından açıklamaları inceleyerek en doğru seçimi yapmalıdır. REED bıçakları çelik, PVC, PE, pik döküm, kuyu dökümü, düktil demir, kil veya beton kesimi için mevcuttur. PVC pah kırma aksesuarı UPCBPVC, boruda 15 derecelik pah oluşturur.
Bu pah kırma aksesuarı, PVC için bir bıçakla birlikte kullanılmalıdır. DİKKAT: Çelik, düktil demir veya pik döküm kesilirken UPC kıvılcım oluşturabilir. Çelik bıçaklarla veya "DIA" bıçaklarla çelik boru kesilirken kıvılcım oluşabilir ve bu beklenen bir durumdur. Kıvılcım nedeniyle UPC soğuk kesimlerde kullanılamaz.
PE kesilirken UPC statik elektrik birikmesine yol açabilir. UPC testeresini patlama riski taşıyan veya başka şekilde tehlikeli durumlarda hat üzerinde kullanmayın. Hattın, yanıcı buhar veya sıvıdan tamamen arındırıldığı doğrulanmalıdır. Üretimden kaldırılmış REED HİDROLİK UPC makineleri için yedek bıçak mı arıyorsunuz?
Bıçak seçenekleri hakkında bilgi almak için Reed Manufacturing'i arayın veya e-posta gönderin.
| Stok Kodu | Açıklama | Malzeme | Uzunluk | Genişlik | Kalınlık | Mil Çapı | Boru Çapı | Mil Çapı 2 | Kullanım Alanı | Kesilebilir Malzemeler | Kullanım Yeri | Ölçüler (mm) | Ölçüler (mm) 2 | Ölçüler (mm) 3 | Ölçüler (inç) 2 | Ölçüler (inç) 3 | Uzunluk 2 | Yükseklik | Genişlik 2 | Yükseklik 2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

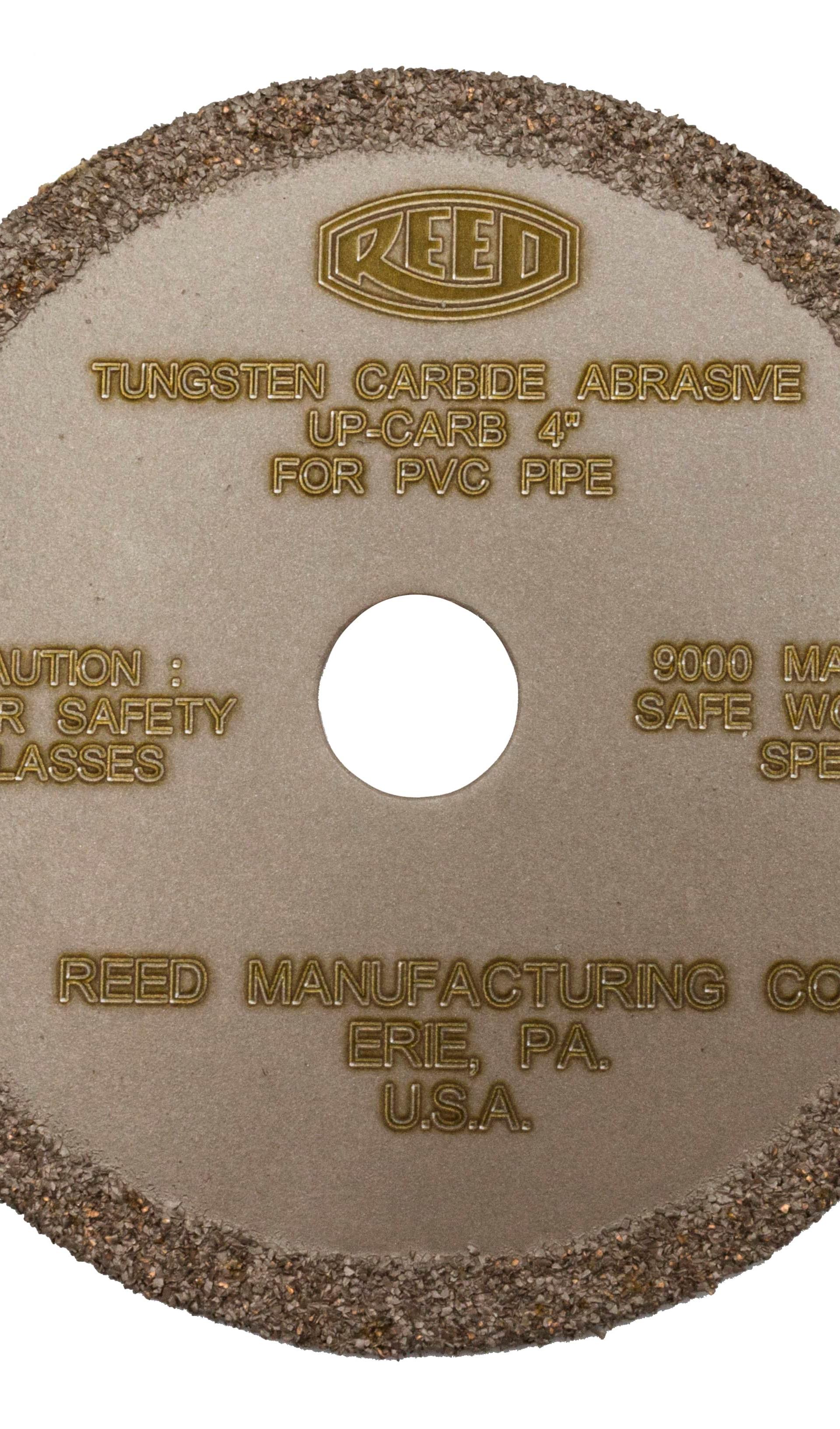

| REED-97510 | 4" BLADES cut up to; 23/32" (18.3 mm); wall thickness | Çelik | 4in | 4in | 0.102in | 5/8in | 6" (150 mm) | 15.87mm | PVC | PVC | TCK Series C Cutters | — | — | — | — | — | — | — | — | — |
| REED-97511 | PVC Bevel Cutter Accessory | Çelik | 3-1/4in | 3-1/4in | 1-1/4in | 3/4in | 6"- 48" (150-1300 mm) | 19mm | PVC | PVC | 6 to 48 in Dia Pipes | 89Length | 89Width | 32Height | 3.25Width | 1.25Height | — | — | — | — |
| REED-97514 | 6" BLADES cut up to ; 1 23/32" (43.7 mm); wall thickness | Çelik | 6in | 6in | 0.102in | 5/8in | 8"- 48" (200-1300 mm) | 15.87mm | PVC | PVC | 8 to 48 in Dia Pipes | — | — | — | — | — | 152mm | .102in | 152mm | 2.5mm |
| REED-97519 | Üniversal Boru Kesici Bıçak, 4.9 inç Uzunluk, 4.9 inç Genişlik, Carbide Tipped, Kesilebilir Malzemeler: PE, Çelik | Karbür Uçlu | 4.9in | 4.9in | 0.078in | 5/8in | 6" - 8"<br>(150-200 mm) | 15.87mm | Çelik; ; ; ; ; PE | PE, Çelik | — | — | — | — | — | — | — | — | — | — |
| REED-97520 | Üniversal Boru Kesici Bıçak, 6.29 inç Uzunluk, 6.29 inç Genişlik, Carbide Tipped, Kesilebilir Malzemeler: PE, Çelik | Karbür Uçlu | 6.29in | 6.29in | 0.078in | 5/8in | 8" - 48" (200-1300 mm) | 15.87mm | Çelik; ; ; ; ; PE | PE, Çelik | REED Universal Pipe Cutter | — | — | — | — | — | — | — | — | — |
| REED-97521 | 8" BLADES cut up to; 2 23/32" (69 mm); wall thickness. | Çelik | 8in | 8in | 0.121in | 5/8in | 26" - 48" (660-1300 mm) | 15.87mm | PE | PE | 26 to 48 in Dia Pipes | — | — | — | — | — | — | — | — | — |
| REED-97525 | 6" UPC BLADE, Diamond Grit Edge, cut up to 1 23/32" (43.7 mm) wall thickness | Çelik | 6in | 6in | 0.102in | 5/8in | 8" - 48" (200-1300 mm) | 15.87mm | Döküm Demir, Kalıp döküm, Sfero Döküm, Pişmiş toprak, Beton | Döküm Demir, Pişmiş toprak, Beton, Sfero Döküm, Kalıp döküm | 8 to 48 in Dia Pipes | — | — | — | — | — | — | — | — | — |
| REED-97529 | 4" UPC BLADE, Diamond Grit Edge, cut up to 23/32" (18.3 mm) wall thickness | Çelik | 4in | 4in | 0.102in | 5/8in | 6" - 8"<br>(150-200 mm) | 15.87mm | Döküm Demir, Kalıp döküm, Sfero Döküm, Pişmiş toprak, Beton | Döküm Demir, Pişmiş toprak, Beton, Sfero Döküm, Kalıp döküm | 6 to 8 in Dia Pipes | — | — | — | — | — | — | — | — | — |
