Bipolar Plaka Şekillendirme — Hidroform Presleri
Size özel Graebener® şekillendirme presleriyle yakıt hücresi ve elektroliz uygulamaları için metalik (bipolar) plakaları seri üretebilirsiniz — farklı ölçü, kalınlık ve malzemede (paslanmaz çelik, nikel, titanyum; önceden kaplanmış olanlar dahil). Plakaların damgalanması için hidrolik presten, en ince geometrilerin has…
Bipolar Plaka Şekillendirme — Hidroform Presleri
Teknik Özellikler / Modeller
Makine konseptleri
Aşağıdaki makine konseptleri üzerinden size en uygun çözümü belirliyoruz:
Hidroform nedir?
Hidroformun öncüsü olarak, (bipolar) plaka üretiminde dünya çapında uzman olarak tanındığımız bu yöntemi bilinçli olarak tercih ediyoruz. Hidroformun avantajları açıktır:

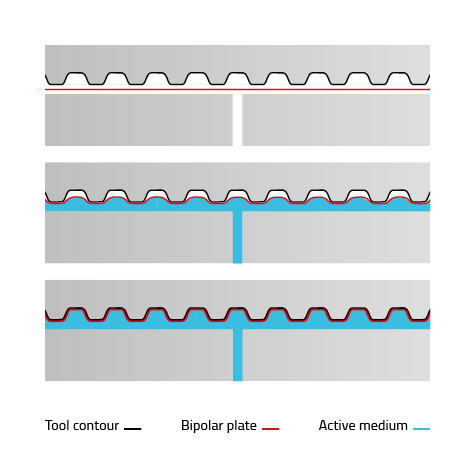

Hidroform – ya da dıştan yüksek basınçlı şekillendirme – aktif ortamla şekillendirme yöntemidir. Metal folyo, takım oyuğuna yerleştirilir ve su-yağ emülsiyonu aracılığıyla çok yüksek basınçla şekillendirme takımının içine doğru genişletilir (bkz. şema).
Basıncın folyonun tüm yüzeyine eşit dağılması sayesinde homojen bir malzeme kalınlığı dağılımı elde edilir ve ani gerilme geçişleri önlenir. Bu, en küçük radyusların bile şekillendirilmesini sağlar. Malzemenin geri esnemesi düşük kalır.
Hidroformun avantajları
Dıştan yüksek basınçlı şekillendirme denilen yöntemle, 25 μm'den itibaren son derece ince malzemeler kullanılarak çok filigran yapılar seri olarak üretilebilir. İlk bakışta özellikle seri üretim için daha ekonomik görünebilen mekanik şekillendirmenin aksine hidroform, uzun vadede kendini amorti eden pek çok avantaj sunar.
Yakıt hücreleri ve elektrolizörler için plaka üretiminde her şey tekrarlanabilir hassasiyete, ayrıntıya gösterilen özene ve yüksek değere bağlı olduğundan hidroform en uygun yöntemdir – ve Graebener®'i kalıcı rekabet avantajınıza dönüştüren kalite özelliklerinden biridir.
Graebener® hidroform plakalarının özellikleri
- Kriter: Graebener® hidroform
- Süreçte tekrarlama doğruluğu: Çok yüksek
- Şekillendirme sonrası elastiklik: Entegre soğutmalı yumuşak şekillendirme sayesinde yüksek elastiklik
- Cidar kalınlığı değişimi: Kanal kesitinin tamamında çok homojen
- Ön kaplamalı malzemelere uygunluk: İdeal: su tarafında sürtünme yok
- Temas alanları: Düz temas yüzeylerinin neredeyse ideal şekillendirilmesi
- Tek takımda farklı malzeme kalınlıklarının kullanımı: Esnek: takım başına farklı malzeme kalınlıkları kullanılabilir
- Şekillendirme sürecinde üretim parametrelerinin uyarlanması: Esnek
- Takım maliyetleri: Düşük: daha az aşınma ve daha az takım
- Takım kademesi sayısı: Bir
Örnek Graebener® hidroform plakaları

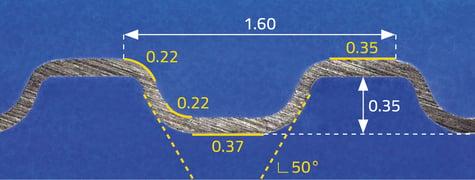

Folyo kalınlığı: 100 μm, Malzeme: Alleima Sanergy® LT (316L)

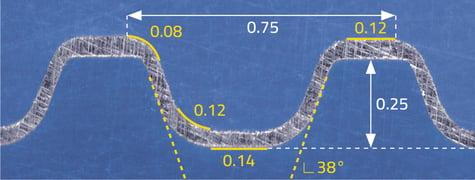

Folyo kalınlığı: 50 μm, Malzeme: 304L

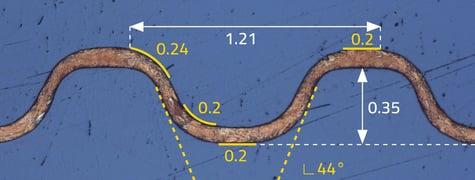

Folyo kalınlığı: 100 μm, Malzeme: Titanium Grade 1
Kaynak: üreticinin ürün sayfası
Ürün Açıklaması
Size özel Graebener® şekillendirme presleriyle yakıt hücresi ve elektroliz uygulamaları için metalik (bipolar) plakaları seri üretebilirsiniz
- farklı ölçü, kalınlık ve malzemede (paslanmaz çelik, nikel, titanyum; önceden kaplanmış olanlar dahil). Plakaların damgalanması için hidrolik presten, en ince geometrilerin hassas şekillendirilmesi için hidroform presine kadar.
