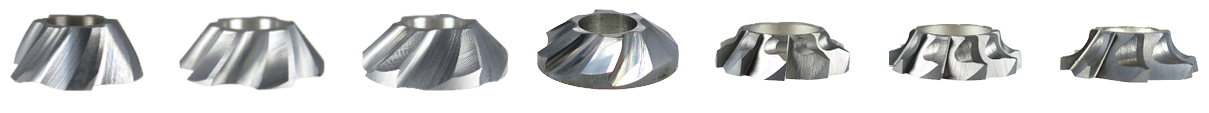

KARBON ÇELİK İÇİN KAYNAK AĞZI AÇMA UÇLARI
Bevel Mate®, Bevel Mite® ve Mini Mite™ el makinelerinde karbon çelik işlemek için geliştirilmiş değiştirilebilir kesici kafalar. 15°–60° arası pah açıları, R1–R8 radüsler ve 4–12 mm kaynak ağzı derinliği.
Ürünler
- 50 ° - 12mm Kaynak Ağzı Açma Bıçağı (KÇ)50° pah, 12 mm — Bevel MateBEVEL-50-12-100
- 50 ° - 12mm Kaynak Ağzı Açma Bıçağı (KÇ)50° pah, 12 mm — Bevel MateBEVEL-50-12-50
- 45 ° - 4mm Kaynak Ağzı Açma Bıçağı (KÇ)45° pah, 4 mm — Mini MiteBEVEL-7011030
- Karbon Çelik (v3.0) İçin Kaynak Ağzı Açma Bıçağı - Mini Mite Bevel Head L45-0445° pah, 4 mm — L45-04 Lite kafaBEVEL-7011031
- R2 - 4mm Kaynak Ağzı Açma Bıçağı (KÇ)R2 radüs, 4 mm — Mini MiteBEVEL-7011130
- Karbon Çelik (v3.0) İçin Kaynak Ağzı Açma Bıçağı - Mini Mite Bevel Head LR2-04R2 radüs, 4 mm — LR2-04 Lite kafaBEVEL-7011131
- R1 - 4mm Kaynak Ağzı Açma Bıçağı (KÇ)R1 radüs, 4 mm — Mini MiteBEVEL-7011330
- Karbon Çelik (v3.0) İçin Kaynak Ağzı Açma Bıçağı - Mini Mite Bevel Head LR1-04R1 radüs, 4 mm — LR1-04 Lite kafaBEVEL-7011331
- R3 - 6mm Kaynak Ağzı Açma Bıçağı (KÇ)R3 radüs, 6 mm — Bevel Mite 3.0BEVEL-7101030
- R2 - 6mm Kaynak Ağzı Açma Bıçağı (KÇ)R2 radüs, 6 mm — Bevel Mite 3.0BEVEL-7101130
- R4 - 6mm Kaynak Ağzı Açma Bıçağı (KÇ)R4 radüs, 6 mm — Bevel Mite 3.0BEVEL-7101230
- 45 ° - 6mm Kaynak Ağzı Açma Bıçağı (KÇ)45° pah, 6 mm — Bevel Mite 3.0BEVEL-7102030
- 30 ° - 6mm Kaynak Ağzı Açma Bıçağı (KÇ)30° pah, 6 mm — Bevel Mite 3.0BEVEL-7104030
- 15 ° - 6mm Kaynak Ağzı Açma Bıçağı (KÇ)15° pah, 6 mm — Bevel MiteBEVEL-7106030
- 60 ° - 6mm Kaynak Ağzı Açma Bıçağı (KÇ)60° pah, 6 mm — Bevel MiteBEVEL-7107030
- R3 - 8mm Kaynak Ağzı Açma Bıçağı (KÇ)R3 radüs, 8 mm — Bevel Mate 3.0BEVEL-7201030
- R2 - 8mm Kaynak Ağzı Açma Bıçağı (KÇ)R2 radüs, 8 mm — Bevel Mate 3.0BEVEL-7201130
- R4 - 8mm Kaynak Ağzı Açma Bıçağı (KÇ)R4 radüs, 8 mm — Bevel Mate 3.0BEVEL-7201230
- R5 - 8mm Kaynak Ağzı Açma Bıçağı (KÇ)R5 radüs, 8 mm — Bevel Mate 3.0BEVEL-7201330
- R6 - 10mm Kaynak Ağzı Açma Bıçağı (KÇ)R6 radüs, 10 mm — Bevel Mate 3.0BEVEL-7201430
- 45 ° - 8mm Kaynak Ağzı Açma Bıçağı (KÇ)45° pah, 8 mm — Bevel Mate 3.0BEVEL-7202030
- 37 ° - 8mm Kaynak Ağzı Açma Bıçağı (KÇ)37,5° pah, 8 mm — Bevel Mate 3.0BEVEL-7203030
- 30 ° - 8mm Kaynak Ağzı Açma Bıçağı (KÇ)30° pah, 8 mm — Bevel Mate 3.0BEVEL-7204030
- Bevel Mate Router Head Lr3-08-3.0 *R3 radüs, 8 mm — LR3-08 Lite kafaBEVEL-7205030
- Bevel Mate Router Head Lr2-08-3.0 *R2 radüs, 8 mm — LR2-08 Lite kafaBEVEL-7205130
- Bevel Mate Router Head Lr4-08-3.0 *R4 radüs, 8 mm — LR4-08 Lite kafaBEVEL-7205230
- 22 ° - 8mm Kaynak Ağzı Açma Bıçağı (KÇ)22,5° pah, 8 mm — Bevel Mate 3.0BEVEL-7206020
- R8 - 12mm Kaynak Ağzı Açma Bıçağı (KÇ)R8 radüs, 12 mm — Bevel Mite 3.0BEVEL-7301630
- 45 ° - 12mm Kaynak Ağzı Açma Bıçağı (KÇ)45° pah, 12 mm — Bevel Mate 3.0BEVEL-7302030
- Karbon Çelik (v3.0) İçin Kaynak Ağzı Açma Bıçağı - Bevel Mate Router Head 37-1237,5° pah, 12 mm — Bevel MateBEVEL-7303030
- 30 ° - 12mm Kaynak Ağzı Açma Bıçağı (KÇ)30° pah, 12 mm — Bevel Mate 3.0BEVEL-7304030
- 15 ° - 12mm Kaynak Ağzı Açma Bıçağı (KÇ)15° pah, 12 mm — Bevel Mate 3.0BEVEL-7305030
- 22 ° - 12mm Kaynak Ağzı Açma Bıçağı (KÇ)22,5° pah, 12 mm — Bevel Mate 3.0BEVEL-7306030
- 60 ° - 12mm Kaynak Ağzı Açma Bıçağı (KÇ)60° pah, 12 mm — Bevel Mate 3.0BEVEL-7307030
- 52 ° - 12mm Kaynak Ağzı Açma Bıçağı (KÇ)52,5° pah, 12 mm — Bevel Mate 3.0BEVEL-7308030
Teknik Özellikler
| Malzeme Tipi | Karbon Çelik |
|---|---|
| Uyumlu Makine | EBA 3.0 / ABA 3.0 / EBA 4.0 / BEBA 4.0 / TopEdge · ABIS-M 3.0 / RABIS-M 3.0 / TEBİ-M 4.0 · EBI 3.0 / ABIS-R 3.0 / ABIS-B 3.0 / EBI INOX / ABIS INOX / TEBİ 4.0 · EBA 3.0 / ABA 3.0 / EBA 4.0 / BEBA 4.0 / EBA INOX / TopEdge |
| Kaynak Ağzı Açısı | 50° · 45° · 30° · 15° · 60° · 37,5° · 22,5° · 52,5° |
| Kaynak Ağzı Derinliği (mm) | 12 mm · 4 mm · 6 mm · 8 mm · 10 mm |
| Radyus | R2 · R1 · R3 · R4 · R5 · R6 · R8 |
Avantajlar
Sabit Açı
Kafa açıyı mekanik olarak belirler; pah, operatörün ilerleme hızından ve el hassasiyetinden bağımsız olarak aynı çıkar.
Düşük Metre Maliyeti
Uç körelince kafanın tamamı değil yalnızca kesici uç değiştirilir. Sarf gideri kafa başına değil, uç başına hesaplanır.
Tek Makinede Çok Açı
Aynı el makinesi kafa değişimiyle 15°’den 60°’ye kadar farklı hazırlıkları yapar; ikinci bir makineye gerek kalmaz.
Radüs ve Pah
R1–R8 radüs kafaları, kaynak öncesi hazırlığın yanında kenar kırma ve boya tutunması işini de aynı makinede çözer.
Ürünler
Özellikler
- 15°, 22,5°, 30°, 37,5°, 45°, 52,5° ve 60° pah açısı kafaları
- R1’den R8’e kadar radüs kafaları — kenar yuvarlatma ve boya tutunması için
- 4, 6, 8, 10 ve 12 mm kaynak ağzı derinliği seçenekleri
- Bevel Mate®, Bevel Mite® ve Mini Mite™ el makineleriyle uyumlu
- Değiştirilebilir uçlar: uç körelince kafa değil yalnızca uç değişir
- Kafa seçimi hem pah açısını hem makinenin çıkarabileceği pah genişliğini belirler
- L ve LR kodlu Lite gövde seçenekleri aynı açı ve radüs değerleriyle sunulur
- Karbon çelik için tanımlı seri; paslanmaz için ayrı inoks kafa serisi mevcuttur
Kaynak ağzı hazırlığında sonucu belirleyen iki değer vardır: açı ve derinlik. Beveltools kafa serisi bu iki değeri kafa seçimiyle sabitler — hangi kafa takılırsa pah o açıda ve o derinlikte çıkar, operatörün ilerleme hızı sonucu değiştirmez. Karbon çelik serisinde 15°, 22,5°, 30°, 37,5°, 45°, 52,5° ve 60° açı kafaları ile R1’den R8’e kadar radüs kafaları bulunur. Derinlik makineye bağlıdır: Mini Mite™ 4 mm, Bevel Mite® 6 ve 12 mm, Bevel Mate® 8, 10 ve 12 mm kaynak ağzı açar. Seçim mantığı basittir. Tek taraflı V hazırlıkta 30°–37,5° aralığı yaygındır, 45° kök bölgesine erişimi rahatlatır, 15° ve 22,5° gibi dar açılar kalın cidarda doldurulacak hacmi ve dolayısıyla kaynak metali tüketimini düşürür. Radüs kafaları kaynak ağzı değil, köşe yuvarlatma işi yapar; boya tutunması ve kenar kırma uygulamalarında kullanılır ve R değeri kafanın verdiği yuvarlatmayı belirtir — R1 en keskin, R8 en geniş geçiştir. Kod içindeki L ve LR ön ekleri Lite gövdeli kafaları gösterir; aynı açı ve derinlik değerleri Lite gövdede de mevcuttur. Tüm kafalar karbon çelik için tanımlıdır; paslanmaz çelikte ayrı inoks kafa serisi kullanılmalıdır.
