BEVELTOOLS

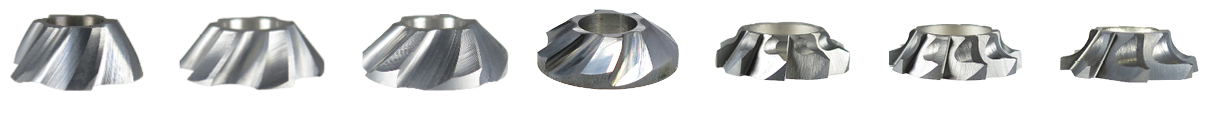

ALUMİNYUM İÇİN KAYNAK AĞZI AÇMA UÇLARI
Bevel Mite ve Bevel Mate el tipi pah makineleri için alüminyuma ayrılmış kesici uçlar. 15° ile 60° arası yedi açı ve R1–R8 radüsler, 6, 8, 10 ve 12 mm kaynak ağzı derinliklerinde sunulur.
Ürünler
- R3 - 6mm Kaynak Ağzı Açma Bıçağı (AL)R3 radüs — 6 mm derinlik, Bevel MiteBEVEL-7101010
- R2 - 6mm Kaynak Ağzı Açma Bıçağı (AL)R2 radüs — 6 mm derinlik, Bevel MiteBEVEL-7101110
- R4 - 6mm Kaynak Ağzı Açma Bıçağı (AL)R4 radüs — 6 mm derinlik, Bevel MiteBEVEL-7101210
- R1 - 6mm Kaynak Ağzı Açma Bıçağı (AL)R1 radüs — 6 mm derinlik, Bevel MiteBEVEL-7101310
- 45 ° - 6mm Kaynak Ağzı Açma Bıçağı (AL)45° pah — 6 mm derinlik, Bevel MiteBEVEL-7102010
- 37 ° - 6mm Kaynak Ağzı Açma Bıçağı (AL)37,5° pah — 6 mm derinlik, Bevel MiteBEVEL-7103010
- 30 ° - 6mm Kaynak Ağzı Açma Bıçağı (AL)30° pah — 6 mm derinlik, Bevel MiteBEVEL-7104010
- 60 ° - 6mm Kaynak Ağzı Açma Bıçağı (AL)60° pah — 6 mm derinlik, Bevel MiteBEVEL-7105010
- 15 ° - 6mm Kaynak Ağzı Açma Bıçağı (AL)15° pah — 6 mm derinlik, Bevel MiteBEVEL-7106010
- 22 ° - 6mm Kaynak Ağzı Açma Bıçağı (AL)22,5° pah — 6 mm derinlik, Bevel MiteBEVEL-7107010
- 52 ° - 6mm Kaynak Ağzı Açma Bıçağı (AL)52,5° pah — 6 mm derinlik, Bevel MiteBEVEL-7108010
- R3 - 8mm Kaynak Ağzı Açma Bıçağı (AL)R3 radüs — 8 mm derinlik, Bevel MateBEVEL-7201010
- R2 - 8mm Kaynak Ağzı Açma Bıçağı (AL)R2 radüs — 8 mm derinlik, Bevel MateBEVEL-7201110
- R4 - 8mm Kaynak Ağzı Açma Bıçağı (AL)R4 radüs — 8 mm derinlik, Bevel MateBEVEL-7201210
- R5 - 8mm Kaynak Ağzı Açma Bıçağı (AL)R5 radüs — 8 mm derinlik, Bevel MateBEVEL-7201310
- R6 - 10mm Kaynak Ağzı Açma Bıçağı (AL)R6 radüs — 10 mm derinlik, Bevel MateBEVEL-7201410
- 45 ° - 8mm Kaynak Ağzı Açma Bıçağı (AL)45° pah — 8 mm derinlik, Bevel MateBEVEL-7202010
- 37 ° - 8mm Kaynak Ağzı Açma Bıçağı (AL)37,5° pah — 8 mm derinlik, Bevel MateBEVEL-7203010
- 30 ° - 8mm Kaynak Ağzı Açma Bıçağı (AL)30° pah — 8 mm derinlik, Bevel MateBEVEL-7204010
- 15 ° - 8mm Kaynak Ağzı Açma Bıçağı (AL)15° pah — 8 mm derinlik, Bevel MateBEVEL-7205010
- 22 ° - 8mm Kaynak Ağzı Açma Bıçağı (AL)22,5° pah — 8 mm derinlik, Bevel MateBEVEL-7206010
- 60 ° - 8mm Kaynak Ağzı Açma Bıçağı (AL)60° pah — 8 mm derinlik, Bevel MateBEVEL-7207010
- 52 ° - 8mm Kaynak Ağzı Açma Bıçağı (AL)52,5° pah — 8 mm derinlik, Bevel MateBEVEL-7208010
- R8 - 12mm Kaynak Ağzı Açma Bıçağı (AL)R8 radüs — 12 mm kaynak ağzı derinliğiBEVEL-7301610
- 45 ° - 12mm Kaynak Ağzı Açma Bıçağı (AL)45° pah — 12 mm kaynak ağzı derinliğiBEVEL-7302010
- 37 ° - 12mm Kaynak Ağzı Açma Bıçağı (AL)37,5° pah — 12 mm kaynak ağzı derinliğiBEVEL-7303010
- 30 ° - 12mm Kaynak Ağzı Açma Bıçağı (AL)30° pah — 12 mm kaynak ağzı derinliğiBEVEL-7304010
- 15 ° - 12mm Kaynak Ağzı Açma Bıçağı (AL)15° pah — 12 mm kaynak ağzı derinliğiBEVEL-7305010
- 22 ° - 12mm Kaynak Ağzı Açma Bıçağı (AL)22,5° pah — 12 mm kaynak ağzı derinliğiBEVEL-7306010
- 60 ° - 12mm Kaynak Ağzı Açma Bıçağı (AL)60° pah — 12 mm kaynak ağzı derinliğiBEVEL-7307010
- 52 ° - 12mm Kaynak Ağzı Açma Bıçağı (AL)52,5° pah — 12 mm kaynak ağzı derinliğiBEVEL-7308010
Teknik Özellikler
| Radyus | R3 · R2 · R4 · R1 · R5 · R6 · R8 |
|---|---|
| Malzeme Tipi | Alüminyum |
| Uyumlu Makine | EBI 3.0 / ABIS-R 3.0 / ABIS-B 3.0 / EBI INOX / ABIS INOX / TEBİ 4.0 · EBA 3.0 / ABA 3.0 / EBA 4.0 / BEBA 4.0 / EBA INOX / TopEdge · EBA 3.0 / ABA 3.0 / EBA 4.0 / BEBA 4.0 / TopEdge |
| Kaynak Ağzı Derinliği (mm) | 6 mm · 8 mm · 10 mm · 12 mm |
| Kaynak Ağzı Açısı | 45° · 37,5° · 30° · 60° · 15° · 22,5° · 52,5° |
Avantajlar
Alüminyuma Ayrılmış Seri
Yumuşak ve yapışkan talaş, çelik geometrisiyle çalışıldığında kesici ağızda birikme eğilimindedir. Bu uçlar bu nedenle ayrı bir seri olarak tutulur.
Yedi Açı, Sekiz Radüs
15° ile 60° arası düz pah açıları ve R1–R8 arası radüsler aynı makine gövdesi üzerinde kullanılabilir.
Derinlik Makineyle Gelir
Bevel Mite 6 mm, Bevel Mate 8 mm, R6 ucu 10 mm, en derin seri 12 mm verir. Derinlik tek geçişteki pah genişliğini belirler.
Uç Bazlı Maliyet
Aşınan yalnızca uçtur. Metre başına işletme maliyeti makine yatırımı üzerinden değil, uç fiyatı üzerinden hesaplanır.
Ürünler
Özellikler
- Yalnızca alüminyum için ayrılmış kesici geometri
- 15°, 22,5°, 30°, 37,5°, 45°, 52,5° ve 60° pah açıları
- R1, R2, R3, R4, R5, R6 ve R8 radüslü uçlar
- Kaynak ağzı derinlikleri: 6 mm Bevel Mite, 8 mm Bevel Mate, 10 mm ve 12 mm
- Radüslü uçlar J tipi kök hazırlığı verir, dipte keskin köşe bırakmaz
- Değiştirilebilir uçlar: aşınan tek parça uçtur, makine gövdesi kalır
- Açı değiştirmek için makine değil yalnızca uç değişir
Alüminyum, çelikle aynı uçla işlenmez. Yumuşak ve yapışkan talaş, çelik için tasarlanmış kesici geometride ağızda birikme eğilimindedir ve yüzeyi bozar; bu seri tam olarak bu nedenle yalnızca alüminyuma ayrılmıştır. Seçim iki adımda yapılır. Önce derinlik: Bevel Mite uçları 6 mm, Bevel Mate uçları 8 mm kaynak ağzı derinliği verir, R6 ucu 10 mm'ye çıkar, 12 mm'lik seri ise en derin pahı açar. Derinlik tek geçişte elde edilecek pah genişliğini belirlediği için parça kalınlığından bağımsız düşünülemez. İkinci adım geometridir. Düz pah gerekiyorsa 15°, 22,5°, 30°, 37,5°, 45°, 52,5° ve 60° açılarından biri seçilir; J tipi kök hazırlığı gerekiyorsa R1, R2, R3, R4, R5, R6 veya R8 radüslü uçlardan biri kullanılır. Radüslü uçlar kaynak ağzının dibinde keskin köşe bırakmaz. Uçlar değiştirilebilir olduğu için makine gövdesi elde kalır ve aşınan tek parça uçtur; metre başına işletme maliyeti makine üzerinden değil uç üzerinden hesaplanır. Aynı makineyle farklı açılara geçmek, uç değiştirmekten ibarettir.
