BDS
KBK kısa

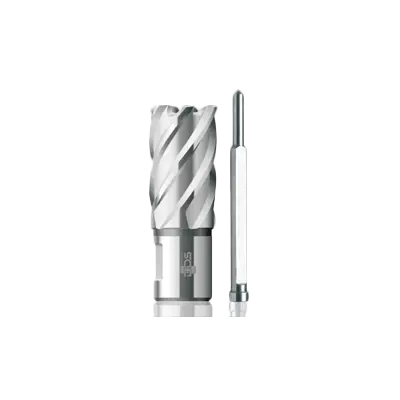

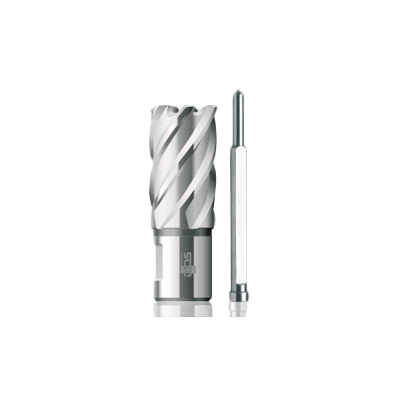

Alman BDS üretimi HSS kısa karot uçları. 30 mm kesme derinliği, 19 mm Weldon şaft ve Ø12–60 mm arası birer milimetre adımlarla — Ø17,5 ve Ø19,5 yarım ölçüleri dâhil 51 ölçü — yapı çeliğinde delik başına maliyeti düşük tutan standart seri.
Ürünler
- 12mmx30mmØ12 mm — küçük çaplı cıvata delikleriMABKBK12
- 13mmx30mmØ13 mm — küçük çaplı cıvata delikleriMABKBK13
- 14mmx30mmØ14 mm — küçük çaplı cıvata delikleriMABKBK14
- 15mmx30mmØ15 mm — küçük çaplı cıvata delikleriMABKBK15
- 16mmx30mmØ16 mm — küçük çaplı cıvata delikleriMABKBK16
- 17mmx30mmØ17 mm — standart yapı çeliği delikleriMABKBK17
- 17,5mmx30mmØ17,5 mm — standart yapı çeliği delikleriMABKBK175
- 18mmx30mmØ18 mm — standart yapı çeliği delikleriMABKBK18
- 19mmx30mmØ19 mm — standart yapı çeliği delikleriMABKBK19
- 19,5mmx30mmØ19,5 mm — standart yapı çeliği delikleriMABKBK195
- 20mmx30mmØ20 mm — standart yapı çeliği delikleriMABKBK20
- 21mmx30mmØ21 mm — standart yapı çeliği delikleriMABKBK21
- 22mmx30mmØ22 mm — standart yapı çeliği delikleriMABKBK22
- 23mmx30mmØ23 mm — orta çap, 30 mm derinlikMABKBK23
- 24mmx30mmØ24 mm — orta çap, 30 mm derinlikMABKBK24
- 25mmx30mmØ25 mm — orta çap, 30 mm derinlikMABKBK25
- 26mmx30mmØ26 mm — orta çap, 30 mm derinlikMABKBK26
- 27mmx30mmØ27 mm — orta çap, 30 mm derinlikMABKBK27
- 28mmx30mmØ28 mm — orta çap, 30 mm derinlikMABKBK28
- 29mmx30mmØ29 mm — orta çap, 30 mm derinlikMABKBK29
- 30mmx30mmØ30 mm — orta çap, 30 mm derinlikMABKBK30
- 31mmx30mmØ31 mm — kalın plaka delikleri içinMABKBK31
- 32mmx30mmØ32 mm — kalın plaka delikleri içinMABKBK32
- 33mmx30mmØ33 mm — kalın plaka delikleri içinMABKBK33
- 34mmx30mmØ34 mm — kalın plaka delikleri içinMABKBK34
- 35mmx30mmØ35 mm — kalın plaka delikleri içinMABKBK35
- 36mmx30mmØ36 mm — kalın plaka delikleri içinMABKBK36
- 37mmx30mmØ37 mm — kalın plaka delikleri içinMABKBK37
- 38mmx30mmØ38 mm — kalın plaka delikleri içinMABKBK38
- 39mmx30mmØ39 mm — kalın plaka delikleri içinMABKBK39
- 40mmx30mmØ40 mm — kalın plaka delikleri içinMABKBK40
- 41mmx30mmØ41 mm — büyük çap, HSS ekonomisiMABKBK41
- 42mmx30mmØ42 mm — büyük çap, HSS ekonomisiMABKBK42
- 43mmx30mmØ43 mm — büyük çap, HSS ekonomisiMABKBK43
- 44mmx30mmØ44 mm — büyük çap, HSS ekonomisiMABKBK44
- 45mmx30mmØ45 mm — büyük çap, HSS ekonomisiMABKBK45
- 46mmx30mmØ46 mm — büyük çap, HSS ekonomisiMABKBK46
- 47mmx30mmØ47 mm — büyük çap, HSS ekonomisiMABKBK47
- 48mmx30mmØ48 mm — büyük çap, HSS ekonomisiMABKBK48
- 49mmx30mmØ49 mm — büyük çap, HSS ekonomisiMABKBK49
- 50mmx30mmØ50 mm — büyük çap, HSS ekonomisiMABKBK50
- 51mmx30mmØ51 mm — azami standart çap, flanş delikleriMABKBK51
- 52mmx30mmØ52 mm — azami standart çap, flanş delikleriMABKBK52
- 53mmx30mmØ53 mm — azami standart çap, flanş delikleriMABKBK53
- 54mmx30mmØ54 mm — azami standart çap, flanş delikleriMABKBK54
- 55mmx30mmØ55 mm — azami standart çap, flanş delikleriMABKBK55
- 56mmx30mmØ56 mm — azami standart çap, flanş delikleriMABKBK56
- 57mmx30mmØ57 mm — azami standart çap, flanş delikleriMABKBK57
- 58mmx30mmØ58 mm — azami standart çap, flanş delikleriMABKBK58
- 59mmx30mmØ59 mm — azami standart çap, flanş delikleriMABKBK59
- 60mmx30mmØ60 mm — azami standart çap, flanş delikleriMABKBK60
Teknik Özellikler
| Çap | 12mm · 13mm · 14mm · 15mm · 16mm · 17mm · 17,5mm · 18mm · 19mm · 19,5mm · 20mm · 21mm … |
|---|---|
| Delme Derinliği | 30mm |
Avantajlar
Delik Başına Maliyet
HSS uçlar, sert metale kıyasla daha düşük uç maliyetiyle yapı çeliğinde yüksek delik adedi verir; sarf bütçesi öngörülebilir kalır.
Milimetrik Ölçü Aralığı
Ø12–60 mm arası her milimetre ayrı bir ölçü olarak bulunur; delik çapı bir üst kademeye yuvarlanmaz.
Adaptörsüz Uyum
19 mm Weldon şaft, bu standardı kullanan manyetik matkaplara doğrudan takılır; ara kovan gerektirmez.
Kısa Tipin Rijitliği
30 mm'lik kısa gövde aynı çaptaki uzun tipe göre daha rijittir; sapma ve titreşim azalır.
Ürünler
Özellikler
- HSS kesici ağızlar — yapı çeliği ve genel imalat için
- 30 mm kesme derinliği (kısa tip)
- 19 mm Weldon şaft (3/4") — adaptörsüz bağlantı
- Ø12–60 mm arası birer milimetre adımlarla 49 ölçü
- Seride ayrıca Ø175 mm büyük çap
- ZAK 075 itici pim ile soğutma ve göbek tahliyesi
- Alman BDS üretimi
HSS ve sert metal arasındaki seçim, malzeme ile delik başına maliyet arasındaki dengeye dayanır. BDS KBK serisi HSS kesici ağızlarla üretilir ve genel imalat ile yapı çeliğinde yüksek delik adedini düşük uç maliyetiyle karşılar; sert metal ucun getirdiği ek yatırım, ancak malzeme sertleştiğinde ya da paslanmaza geçildiğinde anlamlı hale gelir. Seri kısa tiptir: kesme derinliği 30 mm, tek geçişte 30 mm'ye kadar et kalınlığı delinir. Bağlantı 19 mm Weldon (3/4") şafttır ve bu standardı kullanan manyetik matkaplara doğrudan takılır. Metrik ölçüler Ø12 mm'den Ø60 mm'ye kadar birer milimetre adımlarla verilir; yani 49 ayrı çap bulunur ve delik ölçüsünü bir üst kademeye yuvarlamak gerekmez. Seride bunlara ek olarak tek bir büyük çap, Ø175 mm bulunur. ZAK 075 itici pim, soğutma sıvısını kesme bölgesine taşır ve delme bitiminde karot göbeğini dışarı atar; pimsiz çalışmak hem soğutmayı hem de göbek tahliyesini bozar. Kısa gövde aynı çaptaki uzun tipe göre daha rijit olduğundan, 30 mm'yi aşmayan işlerde sapma ve titreşim düşük kalır.
Uyumlu Makineler
Bu aksesuarın önerildiği makineler. Makine sayfasına gitmek için seçin.
- AirMAB 5000
- AutoMAB 350
- AutoMAB 450
- eRailMAB 450
- MAB 100 K
- MAB 1300
- MAB 1300 V
- MAB 155
- MAB 455
- MAB 455 SB
- MAB 465
- MAB 485
- MAB 485 SB
- MAB 525
- MAB 525 SB
- MAB 815
- MAB 825
- MAB 825 KTS
- MAB 825 V
- MAB 845
- MAB 845 V
- MABasic 200
- MABasic 35
- MABasic 40
- MABasic 400
- MABasic 450
- MABasic 50
- MABasic 850
- PipeMAB 200
- PipeMAB 525
- PipeMAB 825
- RailMAB 915
- RailMAB 965
