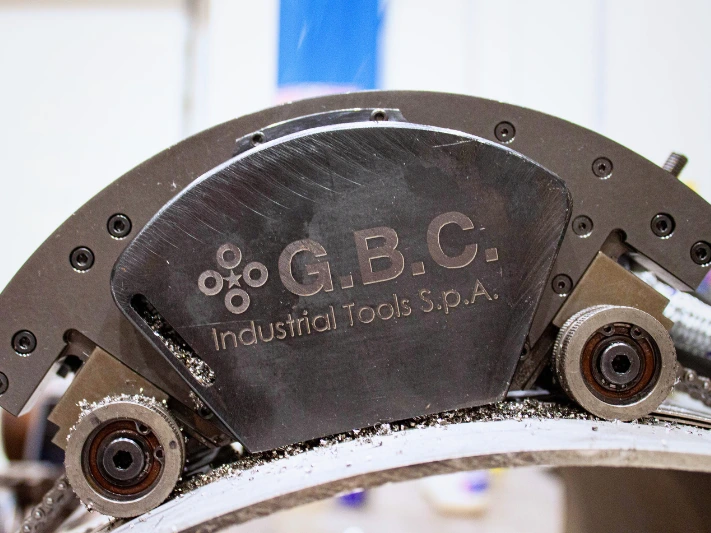

ÖZEL MAKİNE - ZİNCİRLİ BORU KESME MAKİNESİ GBC-TFC 100

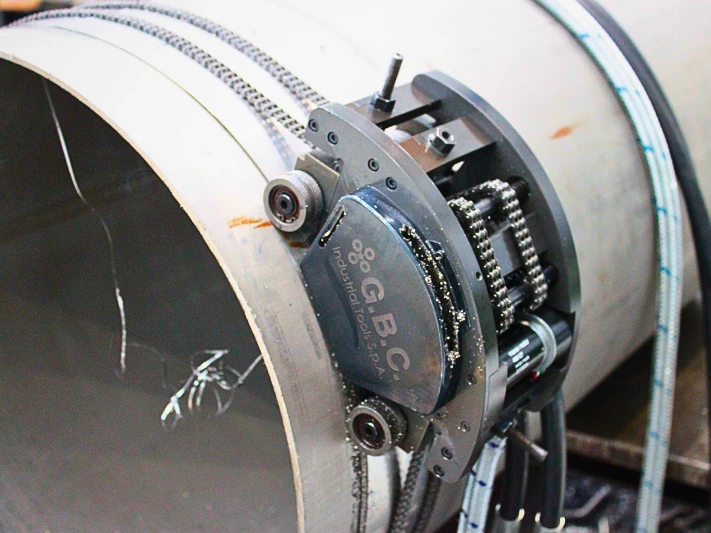

TFC 100, müşterinin özel talebi üzerine geliştirilip üretilmiş, özel amaçlı bir orbital soğuk boru kesme makinesidir. Standart katalog ürünü değil, büyük çaplı boruların sahada veya atölyede aynı anda kesilip kaynak ağzının açılması sorununa çözüm olarak mühendislik çalışmasıyla tasarlanmış bir üründür.

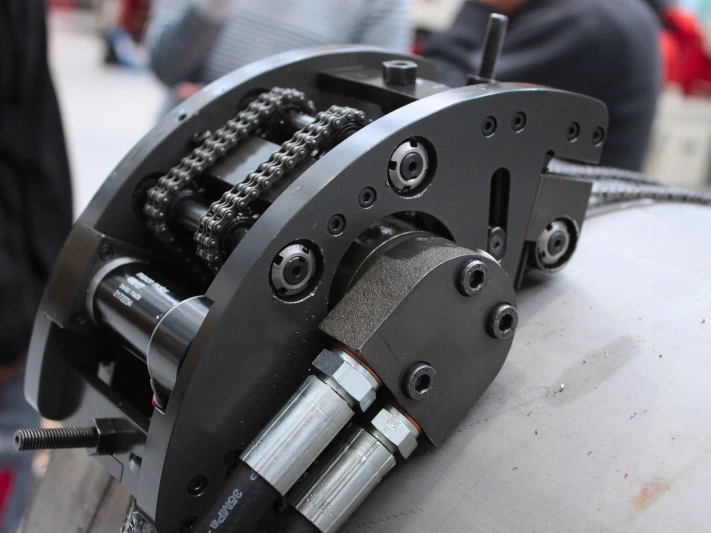

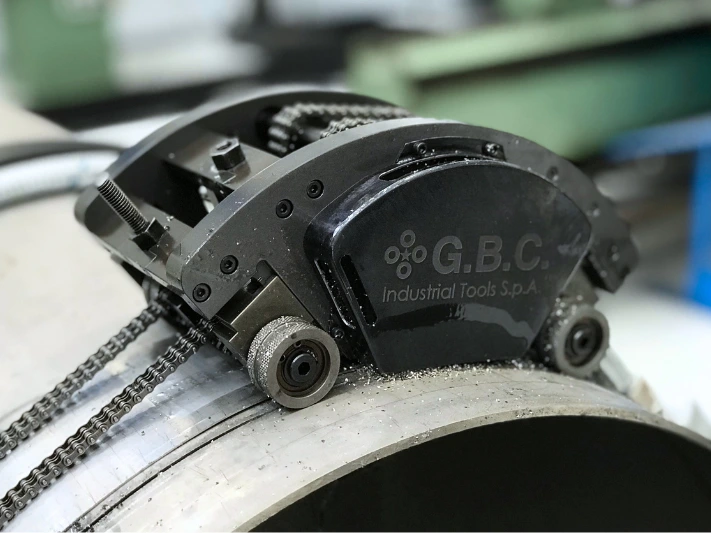

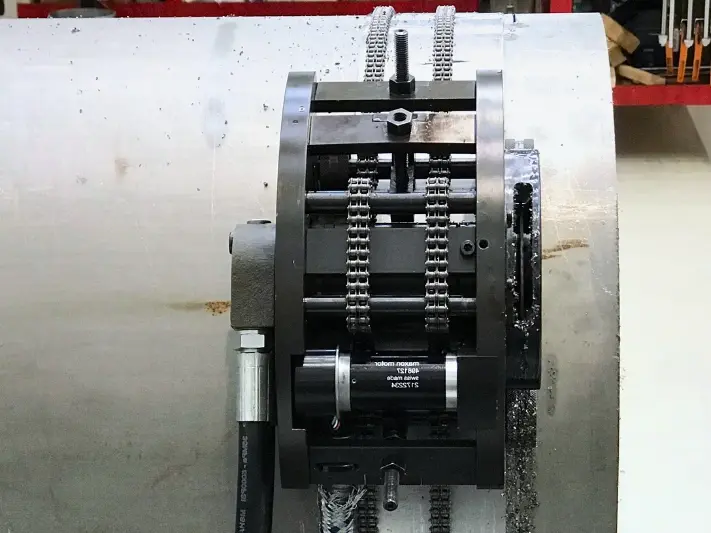

Makine, boru çevresinde hassas ve kesintisiz orbital işleme sağlayan, kendini kanıtlamış zincir tabanlı bir sabitleme ve bağlama sistemi kullanır. Azami verimlilik ve tutarlı ilerleme hızları için TFC 100 iki bağımsız tahrik sistemiyle yapılandırılmıştır:

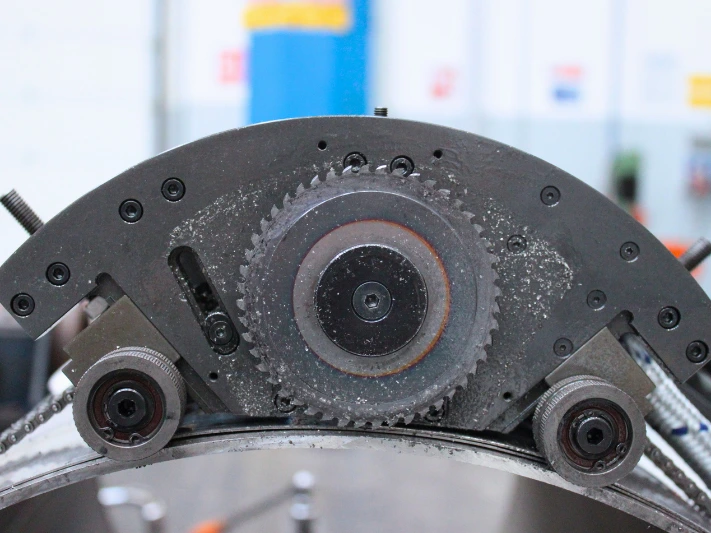

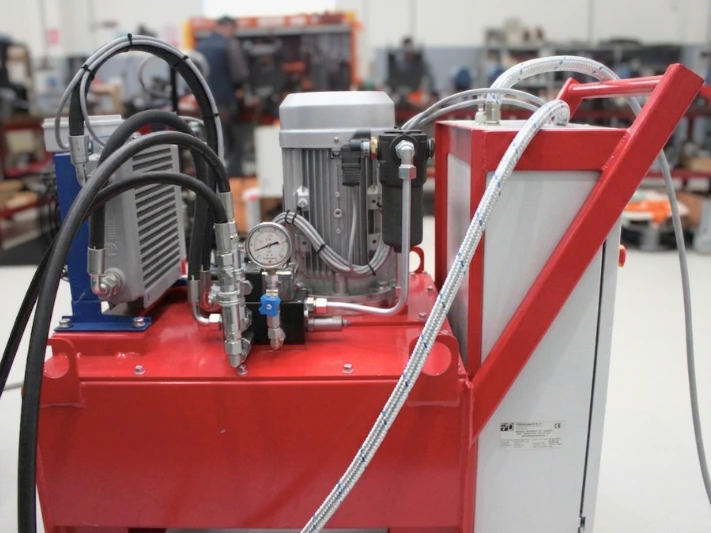

• Kesme mili: hidrolik tahriklidir; malzemeye azami tork iletmek ve önemli kalınlıkların üstesinden gelmek için tasarlanmıştır.
• Çekiş motoru: elektriklidir; yalnızca makinenin otomatik ilerlemesine ayrılmıştır.

Bu güç dağılımı (toplam 1,6 kW), tahrik zinciri tarafından tüm çevre boyunca yönlendirilen düzgün bir işleme ve yüksek geometrik hassasiyetli bir pah yüzeyi sağlar.

TFC 100 belirli sipariş gereksinimlerine göre üretilmiş olsa da olağanüstü bir operasyonel çok yönlülük sunar.

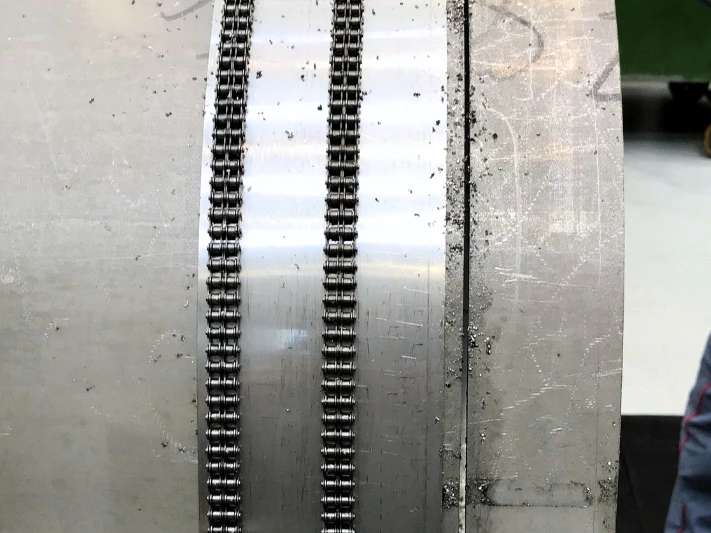

Tahrik zincirleri modüler tasarımlıdır; operatör bunları işlenen boru çaplarının çoğuna uyacak şekilde hızla uzatıp kısaltabilir.

Bu teknik özellik, geniş bir ölçü yelpazesinin tek bir makineyle işlenmesini sağlar ve her bir çap için ayrı ekipman satın alma maliyetini ortadan kaldırır.

Tasarım tercihleri, saha çalışması için kritik olan boyut ve ağırlığın optimize edilmesine odaklanmıştır:

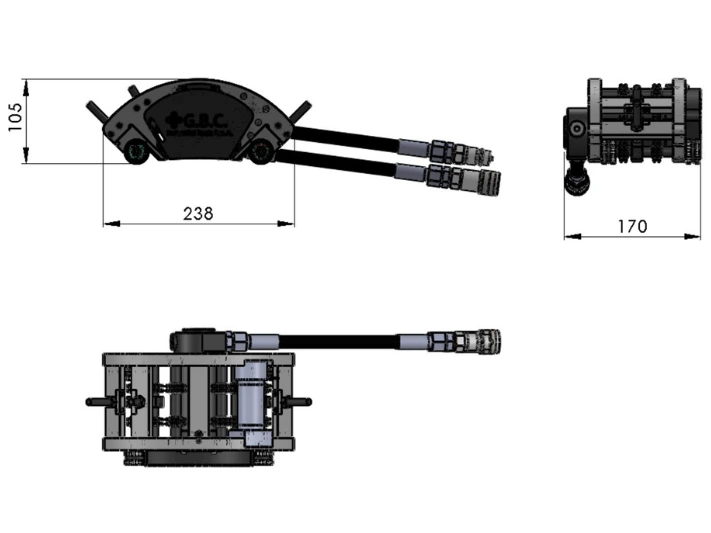

• Ultra kompakt boyutlar: 238x170x105 mm.
• Hafiflik: toplam 5 kg.

Bu özellikler ve toplam 1,6 kW güç sayesinde TFC 100 soğuk boru kesme makinesi kolayca taşınabilir ve tek kişi tarafından kurulup çalıştırılabilir. Kompakt tasarımı onu son derece dar alanlarda, kazılarda, hendeklerde veya mevcut altyapı nedeniyle erişimin kısıtlı olduğu yerlerde çalışmaya uygun kılar.

Makinenin ilk kurulumu ve takım ayarı boru üzerinde elle yapılır. Çevrim başladıktan sonra operatör, özel bir uzaktan kumandayla işlemi güvenli bir mesafeden yönetip izleyebilir.

Bu sistem iş yeri ergonomisini iyileştirir ve personeli talaş fırlama riskine karşı korur.

Sahada ve atölyede yüksek verimlilik: Zincir sistemi makinenin çeşitli çaplar için yapılandırılmasını sağlar; böylece makine hem tesiste hem doğrudan sahada, çok dar alanlarda çalışırken bile kullanılabilir.

Kaynak kalitesi: Soğuk kesme teknolojisi malzemede hiçbir ısıl değişim olmamasını sağlar. Pah yüzeyi metalurjik olarak bozulmadan kalır ve elle ek işleme gerek kalmadan sonraki kaynak aşamalarına hemen hazırdır.
